JIC Hydraulikschlauchanschluss 26741

Jetzt Angebot einholen

Beschreibung

Bewertungen

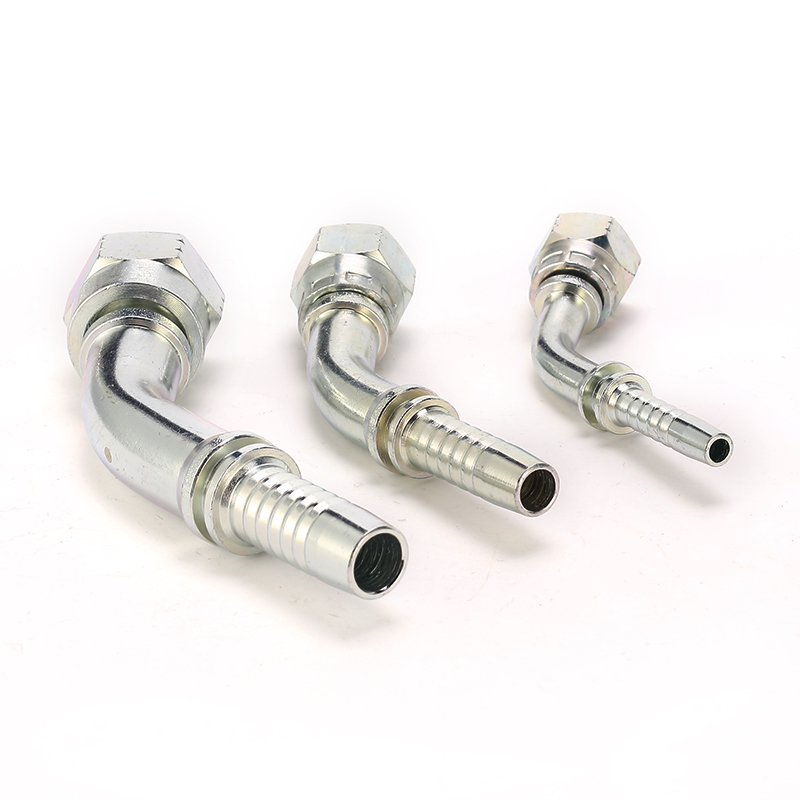

45 °JIC Weiblich 74 °Kegelsitz SAE J514 Hydraulikschlauchverschraubung. Geeignet für Geflecht- und Spiralschläuche. Je nach Kundenanforderung sind unterschiedliche Materialien erhältlich, z. B. Stahl, Edelstahl 304 und 316. Wir sind ein professioneller Hersteller von Hydraulikverschraubungen und -hülsen und fertigen Teile nach Ihren Zeichnungen und Mustern.

Technische Daten

TEIL NR.	GEWINDE E	SCHLAUCHBOHRUNG		ABMESSUNGEN
TEIL NR.	GEWINDE E	DN	BINDESTRICH	A	C	H	S2
26741-04-03	7/16"X20	5	3	37,6	9	17.2	15
26741-04-04	7/16"X20	6	4	40,2	9	18.1	15
26741-05-04	1/2"X20	6	4	40,5	9,5	18,5	17
26741-05-05	1/2"X20	8	5	42,7	9,5	19.3	17
26741-05-06	1/2"X20	10	6	44,6	9,5	20.3	17
26741-06-04	9/16"X18	6	4	40,5	10.5	18,5	19
26741-06-05	9/16"X18	8	5	42,7	10.5	19.3	19
26741-06-06	9/16"X18	10	6	44,3	10.5	20	19
26741-06-08	9/16"X18	12	8	56,8	10.5	21,9	19
26741-08-06	3/4"X16	10	6	45,7	11	21.4	24
26741-08-08	3/4"X16	12	8	58,6	11	23,5	24
26741-10-08	7/8"X14	12	8	58,9	13	24	27
26741-10-10	7/8"X14	16	10	70.1	13	25.3	27
26741-10-12	7/8"X14	20	12	77	13	28,9	27
26741-12-08	1,1/16" x 12	12	8	60	15	25	32
26741-12-10	1,1/16" x 12	16	10	71,2	15	26,4	32
26741-12-12	1,1/16" x 12	20	12	77,4	15	30	32
26741-12-16	1,1/16" x 12	25	16	85,3	15	31	32
26741-14-12	1,3/16"X12	20	12	77,4	15	30	36
26741-16-12	1,5/16"X12	20	12	77,4	16	30	41
26741-16-16	1,5/16"X12	25	16	85,7	16	31,5	41
26741-16-20	1,5/16"X12	32	20	96,3	16	35,5	41
26741-20-20W	1,5/8"X12	32	20	96,6	17	35,9	50
26741-24-20W	1,7/8"X12	32	20	100,8	20	40,1	55
26741-24-24W	1,7/8"X12	40	24	114,8	20	44.1	55
26741-32-32W	21,1/2"X12	50	32	135,9	23,5	51,6	75
Hinweis: 1. Für die Verwendung mit geflochtenen Schläuchen. 2. Bei Verwendung mit Spiralschläuchen lautet die Seriennummer der Schlaucharmatur 26742-XX-XX.

Über uns

Unser Produktportfolio umfasst Hydraulikschlauchverschraubungen, Hydraulikadapter, Hydraulikschläuche, Hydraulikhülsen und Hydraulikverteiler. Dieses Produkt ist weltweit weit verbreitet. Jeder Typ kann auch in verschiedenen Materialien wie Messingverschraubungen, Stahlbeschichtungsverschraubungen und Edelstahlverschraubungen 304 und 316 verarbeitet werden.

Wir sind seit 1980 Lieferant von Hydraulikschlaucharmaturen in China und anfangs ein kleines Unternehmen. Wir sind der erste Hersteller von Hydraulikarmaturen, der europäische Standards anwendet. Wir verfügen außerdem über umfangreiche Erfahrung im Crimp-Montageprozess.

Unsere Crimpverbindungen entsprechen europäischen Standards, um eine gleichbleibende Qualität zu gewährleisten. Auch die Gewinde sind in verschiedenen Länderstandards erhältlich, insbesondere das NPTF-Gewinde wurde von unseren Kunden freigegeben. Wir sind überzeugt, dass unsere hohe Qualität unserem Partner zu einer schnellen Entwicklung verhelfen wird.
